Противопожарные требования к блочно-модульным трансформаторным подстанциям: что важно знать при проектировании

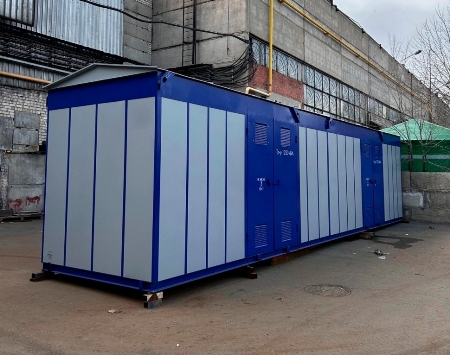

Пожарная безопасность блочно-модульной подстанции — это не отдельное требование, которое добавляют в конце проекта, а комплекс решений, закладываемых в конструкцию на стадии проектирования.

Ошибки на этом этапе обходятся дорого: переделка уже изготовленного модуля или отказ в согласовании документации. Далее разберём, какие нормативные требования по пожарной безопасности распространяются на блочно-модульные трансформаторные подстанции и как они реализуются конструктивно.

Нормативная база и категории пожарной опасности БМТП

Требования к противопожарной защите блочно-модульных трансформаторных подстанций определяются одновременно несколькими нормативными документами, которые необходимо применять в комплексе:

• СП 4.13130.2013 и НПБ 105 — устанавливают категорию помещения по взрывопожарной и пожарной опасности; трансформаторный отсек БМТП с масляным трансформатором относится к категории В1–В2, с сухим — к Д, что напрямую влияет на требования к ограждающим конструкциям и системам пожаротушения.
• Предел огнестойкости ограждающих конструкций — металлический корпус модуля должен иметь предел огнестойкости не менее EI 45 для трансформаторного отсека; достигается применением огнезащитных покрытий, минераловатных плит или комбинированных сэндвич-панелей с негорючим заполнителем.
• Маслоприёмник трансформатора — при использовании масляного трансформатора объём маслоприёмника должен вмещать 100% объёма масла агрегата плюс 10-литровый запас; конструктивно выполняется как поддон из стального листа с дренажным отводом в закрытый резервуар или гравийную засыпку.
• Автоматическое пожаротушение — для БМТП с маслонаполненными трансформаторами мощностью 1000 кВА и выше требование установки автоматических систем пожаротушения является обязательным согласно СП 5.13130; применяются порошковые, газовые (хладоновые, азотные) или аэрозольные установки.
• Пожарная сигнализация и оповещение — датчики дыма и тепловые извещатели устанавливаются в каждом отсеке модуля; сигнал выводится на панель управления БМТП и дублируется на диспетчерский пункт по каналу телесигнализации.

Конструктивные решения, обеспечивающие пожарную безопасность БМТП

Соответствие нормативным требованиям достигается совокупностью конструктивных решений, каждое из которых решает конкретную задачу защиты:

• Секционирование модуля противопожарными перегородками — трансформаторный, распределительный и релейный отсеки разделяются перегородками с пределом огнестойкости EI 45–EI 60; локализация очага возгорания в одном отсеке исключает распространение пожара и позволяет сохранить работоспособность остального оборудования.
• Применение трансформаторов с негорючей изоляцией — сухие трансформаторы с литой эпоксидной изоляцией или заполнением негорючим диэлектриком (силиконовым маслом, эстером) снижают категорию пожарной опасности отсека и упрощают согласование проекта в надзорных органах.
• Принудительная вентиляция с клапанами дымоудаления — жалюзийные клапаны с термозамками закрываются при температуре 72°С, предотвращая подсос воздуха при пожаре; вытяжные вентиляторы переключаются в режим дымоудаления по сигналу пожарной сигнализации.
• Кабельные проходки с огнестойким уплотнением — вводы кабелей через противопожарные перегородки выполняются с применением огнезащитных муфт или мастики с пределом огнестойкости не ниже EI 45; незаделанные проходки — типичное несоответствие при проверках надзорных органов.
• Аварийное освещение и пути эвакуации — дверные проёмы БМТП оборудуются световыми указателями на автономном питании; двери открываются наружу без ключа изнутри согласно требованиям пожарной безопасности для электроустановок.
