Витая пара Ethernet: категории, правильный обжим и рекомендации
Витая пара является базовым элементом локальных вычислительных сетей и систем передачи данных. От ее характеристик напрямую зависит скорость соединения, стабильность сигнала и устойчивость к помехам.
При выборе и монтаже важно учитывать категорию кабеля, условия прокладки и корректность обжима, так как даже незначительные ошибки приводят к потере качества связи.
Кабель состоит из пар медных проводников, скрученных между собой с определенным шагом. Такая конструкция снижает электромагнитные наводки и перекрестные помехи. В зависимости от назначения применяются неэкранированные и экранированные варианты, которые подбираются исходя из уровня внешних воздействий.
Категории витой пары
Категория определяет пропускную способность и рабочую частоту кабеля. На практике используются категории от пятой до шестой и выше. Пятая категория подходит для стандартных сетей с умеренными скоростями. Шестая обеспечивает более стабильную передачу данных и применяется в современных офисных и серверных средах. Более высокие категории используются при повышенных требованиях к скорости и минимальным потерям сигнала.
Экранирование и оболочка
Экранирование защищает пары от внешних помех и особенно актуально в помещениях с большим количеством электрооборудования. Оболочка выбирается с учетом условий эксплуатации. Для внутренних работ применяется стандартный поливинилхлорид, для общественных зданий используются материалы с пониженным дымо и газовыделением, а для улицы стойкие к влаге и ультрафиолету.
Обжим и распиновка

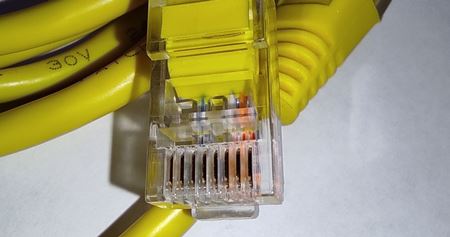

Качество обжима является критическим фактором надежности соединения. Используются стандарты T568A и T568B, выбор которых должен быть единым в пределах всей сети. Нарушение последовательности жил приводит к ошибкам передачи данных и нестабильной работе оборудования. При обжиме важно сохранять минимальную длину расплетения пар и использовать исправный инструмент.
В середине работ по проектированию сети обычно уточняется, какой именно LAN-кабель соответствует требуемой категории, типу экранирования и условиям прокладки, чтобы избежать переделок на этапе эксплуатации.
Практические советы
При прокладке не допускаются резкие изгибы и механические повреждения оболочки. Кабель не следует укладывать вплотную к силовым линиям. Перед вводом в эксплуатацию рекомендуется тестирование линии для выявления обрывов и ошибок обжима. Соблюдение этих правил обеспечивает стабильную работу сети и прогнозируемый срок службы кабельной системы.
